產品概述：

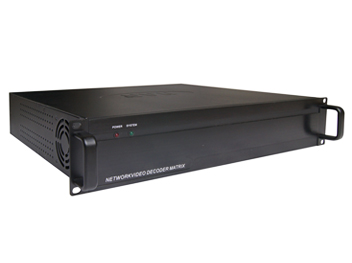

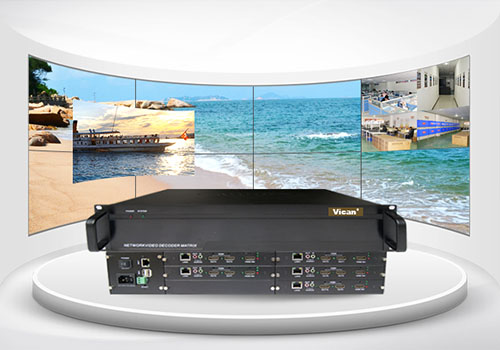

PK3000W-M5外置圖像處理器采用新型的安防專用編解碼芯片，專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，為工程項目較大程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案；設備采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。
設備功能：
1.大屏輸出：分割：單屏可實現高達32分割，可自定義非標準長寬比異形分割；畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置；
2.操作控制：支持模擬鍵盤、網絡鍵盤控制；支持跨平臺圖形化界面瀏覽器（支持IE/CHROM/360瀏覽器/QQ瀏覽器/Firefox等瀏覽器）控制；支持客戶端控制、支持我公司平臺軟件控制；提供SDK，支持第三方軟件接入控制；3.接口：自帶外部HDMI高清信號源輸入；2個USB2.0接口； 1個RS485接口；1路的音頻輸入輸出。
4.報警：支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理；支持報警聯動；支持平臺聯動；
5.特色功能：支持模式設置、模式自動或手動切換調用；支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡；
解碼功能：
（1）解碼：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP
L0~L3/ASP L0-L5、MJPEG、JPEG Baseline解碼。
◆支持單屏2路4K；8路1080P；16路720P；36路D1視頻解碼。
◆支持4K、500W、300W、200W、130W等標準視頻解碼。
◆支持PAL/NTSL等標準格式。
◆支持標準ONVIF接入。
◆支持RTSP直接視頻取流。
◆支持視頻文件播放。
◆單屏支持高達32分割。
（2）編碼：
◆支持HDMI信號接入。
◆支持輸入信號H.264 Baseline、Main、High Profile Level5.1標準編碼。
◆支持MJPEG、JPEG Baseline編碼。
◆支持編碼1080P、720P等分辯率。
◆支持編碼時分辨率可調、幀率可調。
◆支持編碼后視頻流加密。
（3）輸出：
◆支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本。
◆支持1個HDMI2.0輸出3840×2160@60fps，1個HDMI2.0輸出1080P@60fps。
（4）音頻：
◆帶1路音頻輸入及1路音頻輸出。
◆支持16bit語音輸入輸出。
（5）網絡：
◆帶2個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入，一個網口實現模塊間數據通訊。
|
產品系列 |
型號 |
PK3000W-M5-4 |
PK3000W-M5-6 |
PK3000W-M5-8 |
PK3000W-M5-10 |
|
產品型號 |
支持HDMI拼接屏 |
支持2×2拼接 |
支持2×3拼接 |
支持2×4拼接 |
支持2×5拼接 |
|
視頻 輸出/輸入 |
HDMI輸出 |
4 |
6 |
8 |
10 |
|
HDMI輸入 |
2 |
3 |
4 |
5 |
|
|
型號 |
PK3000W-M5-12 |
PK3000W-M5-16 |
PK3000W-M5-20 |
PK3000W-M5-24 |
|
|
支持HDMI拼接屏 |
支持3×4拼接 |
支持4×4拼接 |
支持4×5拼接 |
支持4×6拼接 |
|
|
HDMI輸出 |
12 |
16 |
20 |
24 |
|
|
HDMI輸入 |
6 |
8 |
10 |
12 |
|
|
HDMI外部信號源輸入自帶矩陣切換功能 |
|||||
|
畫面分割數量 |
自帶平臺管理軟件，1/4/9/16/36畫面分割 |
||||
|
輸出分辨率 |
HDMI2.0輸出(支持4K/1080/720等,幀率可調) |
||||
|
解碼參數 |
解碼標準 |
H.265、H.264、MPEG4/2、MJPEG等 |
|||
|
解碼能力(單屏) |
2路4K/8路1080P/16路720P/36路D1 16畫面時 = CIF |
||||
|
網絡帶寬 |
攝像機 |
支持海康、大華等H.265/H2.64各種編碼 |
|||
|
外部接口 |
網口 |
1口10/100/1000Mbps自適應接入，RJ45母頭 |
|||
|
串行接口 |
與網絡鍵盤或網絡中轉控制器上的RS232和RS485接口配套使用 |
||||
|
音頻接口 |
1路輸入、1路輸出，3.5mm音頻插座 |
||||
|
報警接口 |
RS485擴展，單機可接入8092路輸入輸出； |
||||
|
USB接口 |
2口USB2.0 |
||||
|
其他 |
在線升級 |
可通過USB接口或網絡進行在線升級 |
|||
|
顯示響應速度 |
從A攝像機切換到B攝像機顯示速度小于1秒 |
||||
|
控球響應速度 |
小于1秒 |
||||
|
功率 |
每塊對應的解碼卡≤20W |
||||
|
體積 |
1U機箱最大4屏； 2U機箱最大12屏；4U機箱最大26屏；8U機箱最大54屏；12U機箱最大82屏； |
||||
|
溫、濕度 |
儲存、使用溫度: -20°C ~ +70°C，儲存、使用濕度:10% ~ 90% |
||||
|
供電電源 |
180VAC~250VAC；50/60Hz |
||||
